基于BIM技术的新一代数据中心的规划设计

发布时间：2017/4/26 22:53:44　访问3990次

• 一、BIM技术简介

  2 BIM全称：Building Information Modeling 建筑信息模型

      通过数字信息仿真模拟建筑物所具有的真实信息，在这里信息不仅是三维几何形状信息，还包含大量的非几何形状信息，如建筑所需的构件材料、规格、重量、价格等的描述。

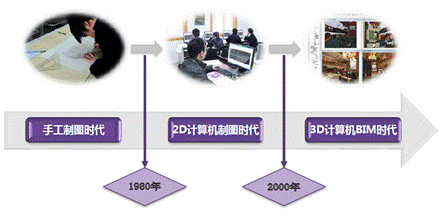

  2早期计算机机房制图的方式

      图纸是机房设计人员用来表达设计思想，传达设计意图的技术文件；

      图纸是方案投标、技术交流和机房施工的要件；

      图纸是根据正确的制图理论和方法，按照统一的建筑制图规范将设计思想和技术特征清晰、准确地表现出来。

     2D计算机辅助设计制图时代



      在2D的设计方式下，设计单位通常采用平面图纸、文字设计说明、2.5D或3D效果图等方式和用户等不同参建单位进行交流，经过多次修改才能定型。




      设计方案反复修改，平面布局、各种材料、设备的型号、数量及位置都在不断调整，数据不断的变化，容易导致设计疏漏的发生，增加了设计过程中计算分析的时间。

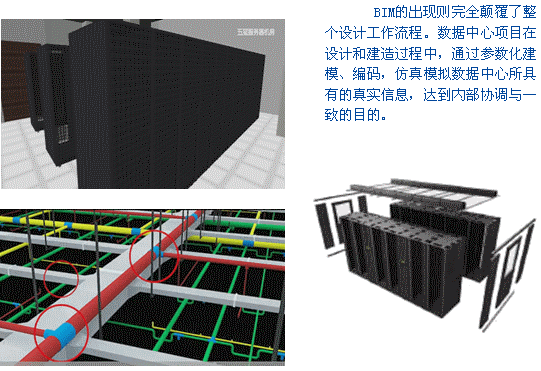

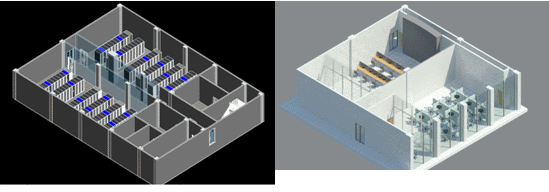

  2BIM设计时代

      建立可用的数据中心物理基础设施模型库，这里的物理基础设施模型库不仅是三维几何形状信息，如：建筑、工艺、装修、暖通、电气等，还包括非几何形状信息，如各系统设备的规格、型号、数量、价格、甚至进度等模型库。

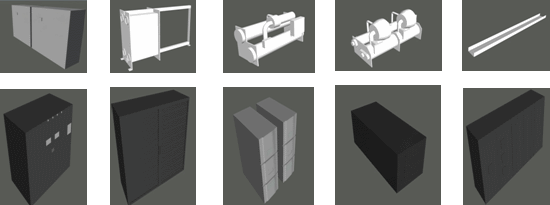

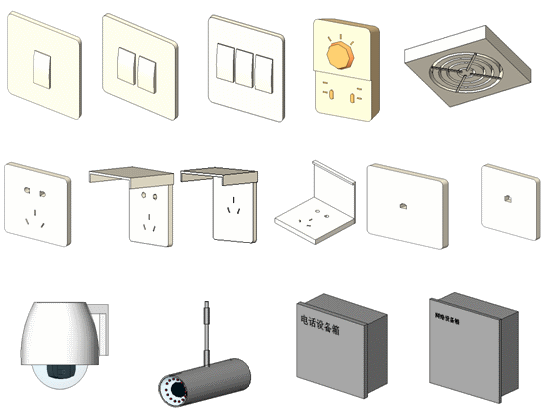

  2  电气设备族







  2 BIM已成为行业信息化发展的方向和目标

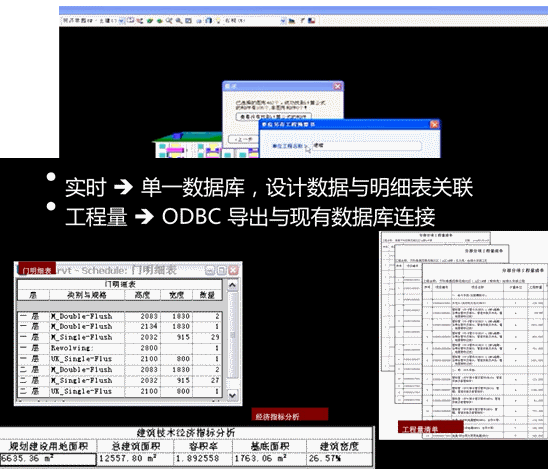

  2  实时输出工程量、设备材料明细表

  采用BIM 技术在可视化设计环境中的反复验证和修改，导出的材料设备数据有很高的可信度，应用BIM 模型导出的数据可以直接应用到项目预算中，为造价控制、工程招标、工程决算提供了有利的依据。

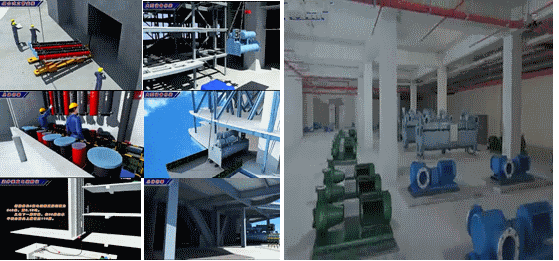

  2  用BIM技术支持数字化加工和项目管理

  利用 BIM 数字化项目管理功能解决工程实际问题，重要机电设备的安装模拟等可视化技术应用，是未来施工管理的发展方向。







  二、BIM技术在数据中心全生命周期的应用

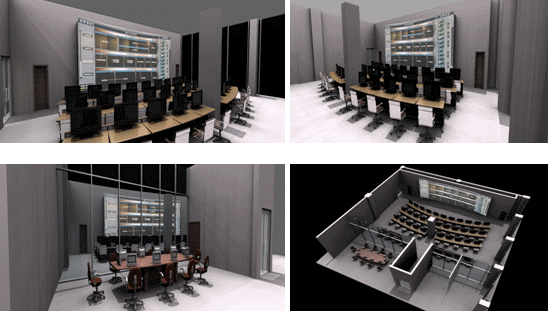

  2  智能化总控中心BIM规划设计

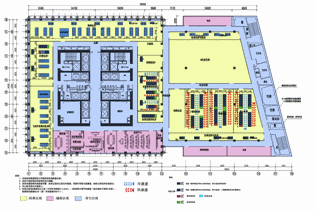

  工艺设计

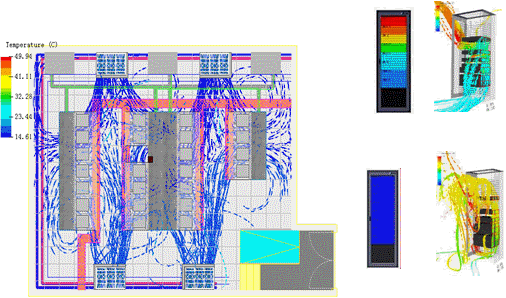

  2  3D实时温度场仿真

  　  针对数据中心设计的虚拟现实的概念，在整个数据中心的设计过程中保有数据中心整个生命周期的历史记录，随时用来规划和审查未来的发展。达到管理数据中心的两个首要目的：

  　  规划和追踪数据中心里任一设施的实际位置和状态；

  　  为数据中心维护一个适当的热环境。

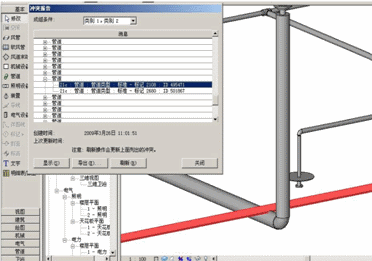

  2  管线碰撞检测







  2  管线综合

  随着数据中心规模和使用功能复杂程度的增加，利用 BIM 技术，通过搭建各专业的 BIM 模型，设计师能够在虚拟的三维环境下方便地发现设计中的碰撞冲突，从而大大提高了管线综合的设计能力和工作效率。降低了由于施工协调造成的成本增长和工期延误。

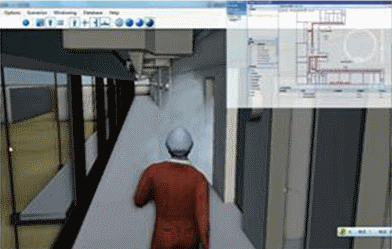

  2  员工培训，突发事件模拟演练

  通过虚拟现实技术，可以对设施的实际情况进行真实模拟，用户可以通过键盘、手柄或手持设备直接实现对设施内部的漫游，如身临其境般对设施的实际位置进行全方位了解，可应用于员工培训、突发事件演练等场景。






  2  下半年重点工作计划

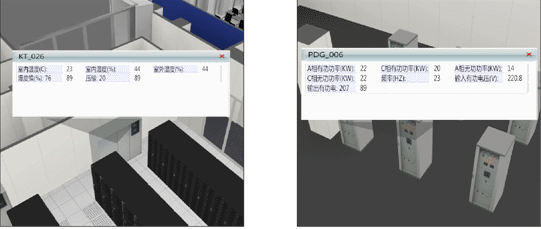

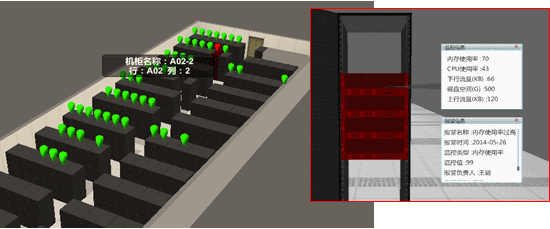

     2  可视化设施管理







      IT设备监控界面

  可视化动力环境监控

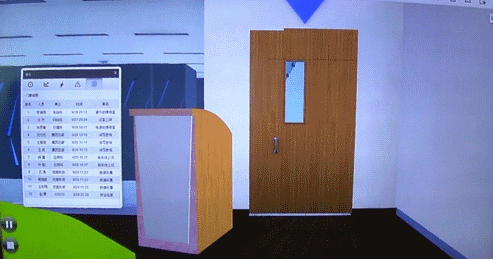

  数据中心出入口管理

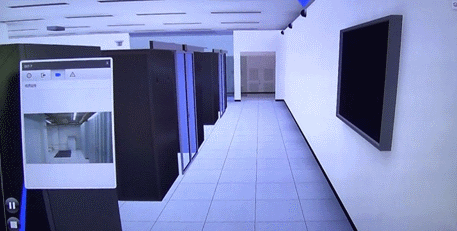

  数据中心安全监控管理

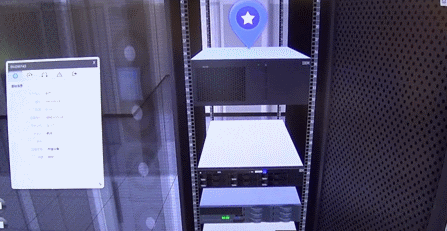

  可视化机柜内设备管理

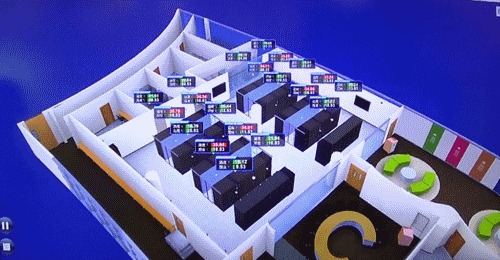

  数据中心环境温湿度及能耗展示




  2  数据中心PUE能效监测，助力绿色节能

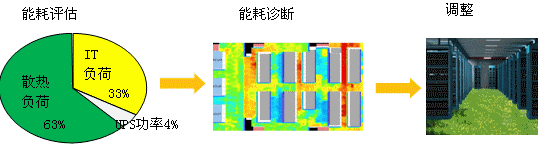

  能耗评估、诊断与调整三步走




  三、总结

  云计算、大数据、物联网、移动互联、智能化是未来IT发展的大趋势，而BIM+IOT在数据中心规划设计中的跨界应用也体现了两化融合的力量。
